PT-4KW

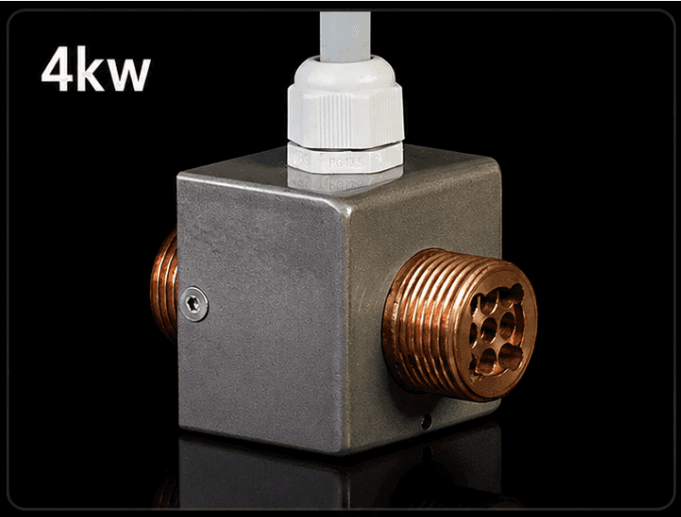

NanoVarme PT-4

Kompakt enfasmodul för lägenheter och små bostäder, 50-70 m².

Effekt: 4 kW
Rekommenderad uppvärmd yta: 50–70 m²
Fas: 1–3

Ingen onlinebetalning. Vi tar fram pris och en skräddarsydd offert tillsammans med dig.

Översikt

NanoVarme PT-4 är den kompakta instegsmodulen för lägenheter och mindre bostäder på cirka 50-70 m². Med 4 kW tunnfilmsvärme på en fas (230 V, 18 A) levererar den värme och varmvatten utan pannrum, skorsten eller rörliga delar. Med en vikt på bara 3,7 kg och måtten 80 x 80 x 115 mm får den plats även i de minsta utrymmen.

Egenskaper

Rekommenderas för 50-70 m²
Enfas 230 V, 18 A
Endast 3,7 kg, mått 80 x 80 x 115 mm
Tunnfilmsteknik utan rörliga delar eller förbränning
Två oberoende temperaturkretsar samtidigt

Specifikationer

Modell: AT-4KW
Effekt: 4 kW
Rekommenderad uppvärmd yta: 50–70 m²
Mått: 80×80×117 mm
Vikt: 3.7 kg
Vattenvolym i enheten: 0.04 l
Spänning: 230/400
Fas: 1–3
Min strömbehov: 1×18 A, 3×6 A
Säkring, 2-polig minst: 3×10 A, 1×25 A
Matarkabel, area: 5×1.5 mm²
Röranslutning fram/retur (R): 6/4"
Max drifttryck: 600 kPa / 6 bar
Provtryck: 1.0 MPa
Min flöde (massflöde): 800 L/h
Temperaturområde: 10–85 °C
Flödessensorinstallation: Rekommenderas
Max. avstånd för styrenhet från värmemodul: 80 cm
Kabellängd till modulen: 1.2 m
delta T (ΔT): 5–7 °C
Garanti: 20 år
Varmvatten: Genomströmning

Effektivitet

Inget COP – och varför det inte är en nackdel

NanoVarme är en elektrisk genomströmningsvärmare, inte en värmepump. Det innebär inget COP-värde – men 99,6 % termisk verkningsgrad och betydligt högre värmetäthet per cm² än konventionella element.

Termisk verkningsgrad vid 12 kW: 99,6 %
Högre värmetäthet: 30×
Ersätter ofta 20–24 kW gaskedja: 8 kW

Dimensionering utifrån årlig gasförbrukning

1 000–1 500 m³/år → PT-4 (4 kW)

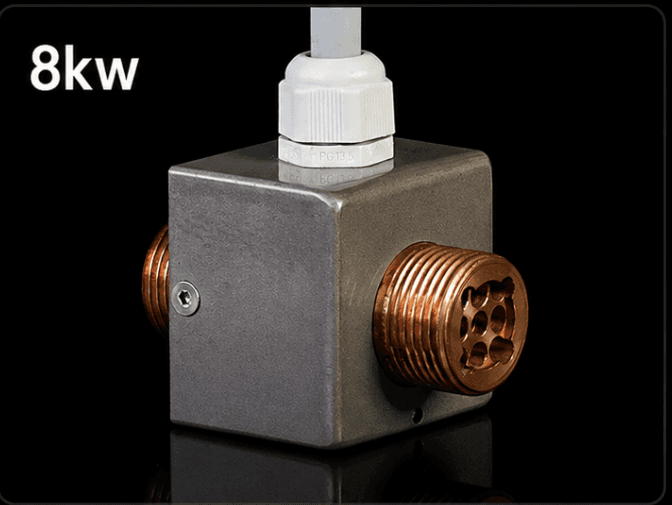

Upp till ~2 800 m³/år → PT-8 (8 kW) i 70–80 % av bostäder

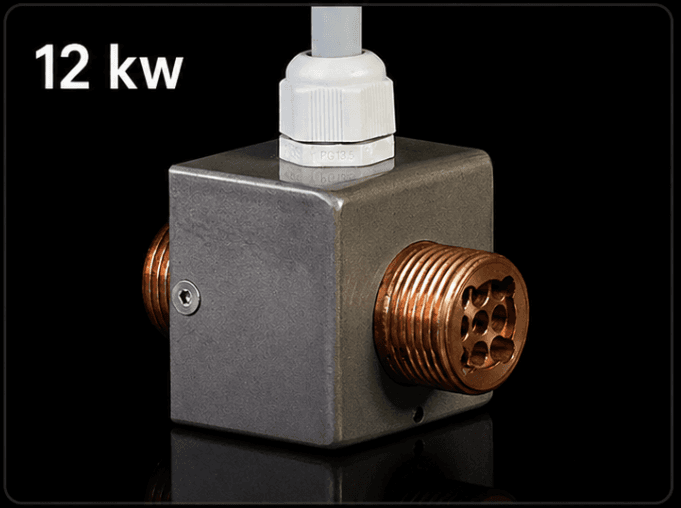

3 000–4 500 m³/år → PT-12 (12 kW)

Där 12 kW värmepump normalt rekommenderas levererar en 8 kW NanoVarme-modul ofta samma resultat – med betydligt lägre installerad effekt.

Fullständig förklaring i FAQ

Tekniska data

Tekniskt datablad

Mått, elkrav och driftparametrar för alla AT-värmemoduler. Din valda modell är markerad i jämförelsetabellen.

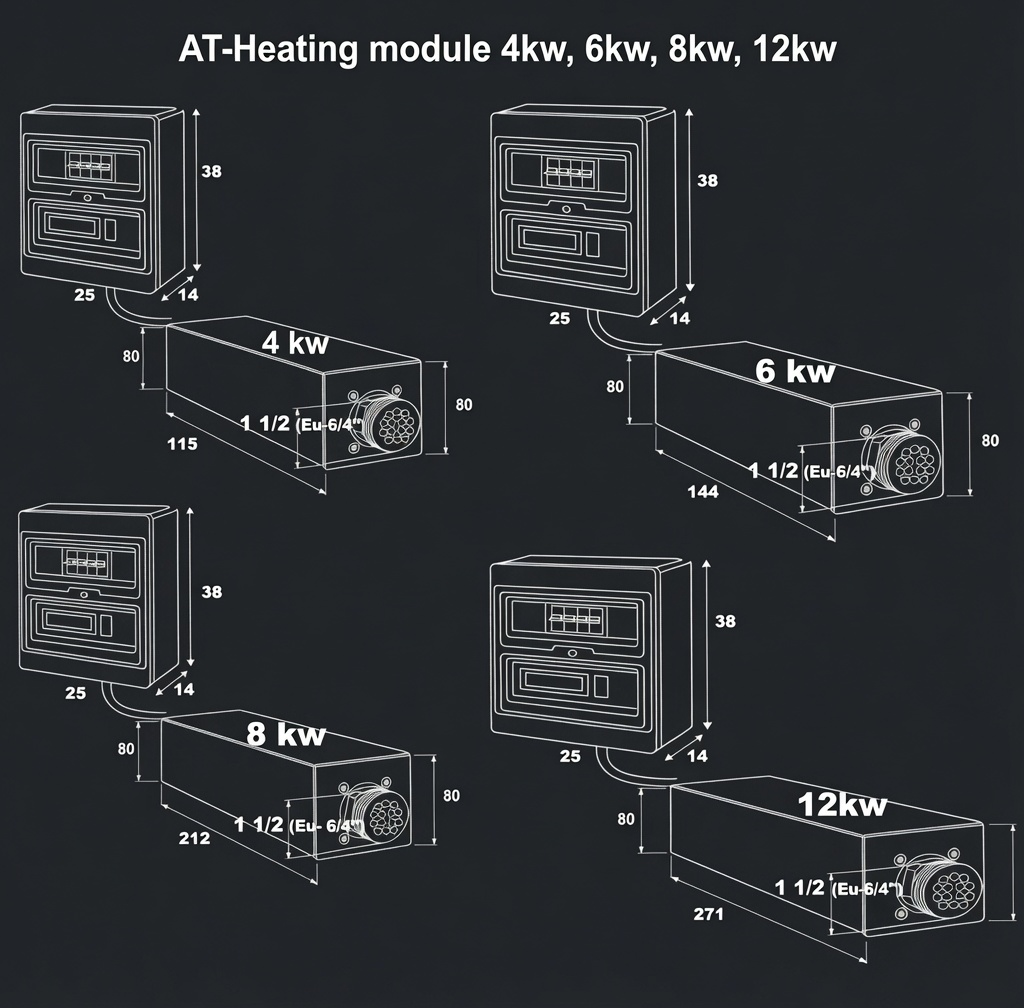

AT-värmemodul 4–12 kW

Tekniskt datablad med mått för AT-värmemodulerna 4 kW, 6 kW, 8 kW och 12 kW

Jämför alla moduler

Parameter	AT-4KW	AT-6KW	AT-8KW	AT-12KW
Modell nr	AT-4KW	AT-6KW	AT-8KW	AT-12KW
Effekt (kW)	4	6	8	12
Spänning	230/400	230/400	400	400
Minsta strömbehov	1×18 A, 3×6 A	1×27 A, 3×9 A	3×13 A	3×18 A
Säkring (brytare)	3×10 A, 1×25 A	3×13 A *	3×16 A *	3×20 A *
Rek. uppvärmningsyta	50–70 m²	70–100 m²	110–130 m²	150–180 m² ***
Fas	1–3	1–3	3	3
Minsta flödeshastighet	800 L/h	800 L/h	800 L/h	800 L/h
Max. drifttryck	600 kPa / 6 bar	600 kPa / 6 bar	600 kPa / 6 bar	600 kPa / 6 bar
Tryckprovning	1.0 MPa	1.0 MPa	1.0 MPa	1.0 MPa
Temp.-inställningsområde	10–85 °C	10–85 °C	10–85 °C	10–85 °C
Vattenvolym i enheten	0.04 l	0.06 l	0.08 l	0.12 l
Fram-/returvattenanslutning	6/4"	6/4"	6/4"	6/4"
Strömkabelns tvärsnitt	5×1.5 mm²	5×2.5 mm²	5×2.5 mm²	5×4 mm²
Flödessensorinstallation	Rekommenderad	Rekommenderad	Rekommenderad	Rekommenderad
Enhetens vikt	3.7 kg	5.8 kg	7.6 kg	10.2 kg
Mått	80×80×117 mm	80×80×144 mm	80×80×212 mm	80×80×271 mm
Max. avstånd för styrenhet från värmemodul	80 cm	80 cm	80 cm	80 cm
Strömkabelns längd från värmemodulen	1.2 m **	1.2 m **	1.2 m **	1.2 m **
delta T (ΔT)	5–7 °C ****	7–10 °C ****	10–15 °C ****	15–20 °C ****
