NanoHeat NV-12 värmemodul
ClassicNV-12KW

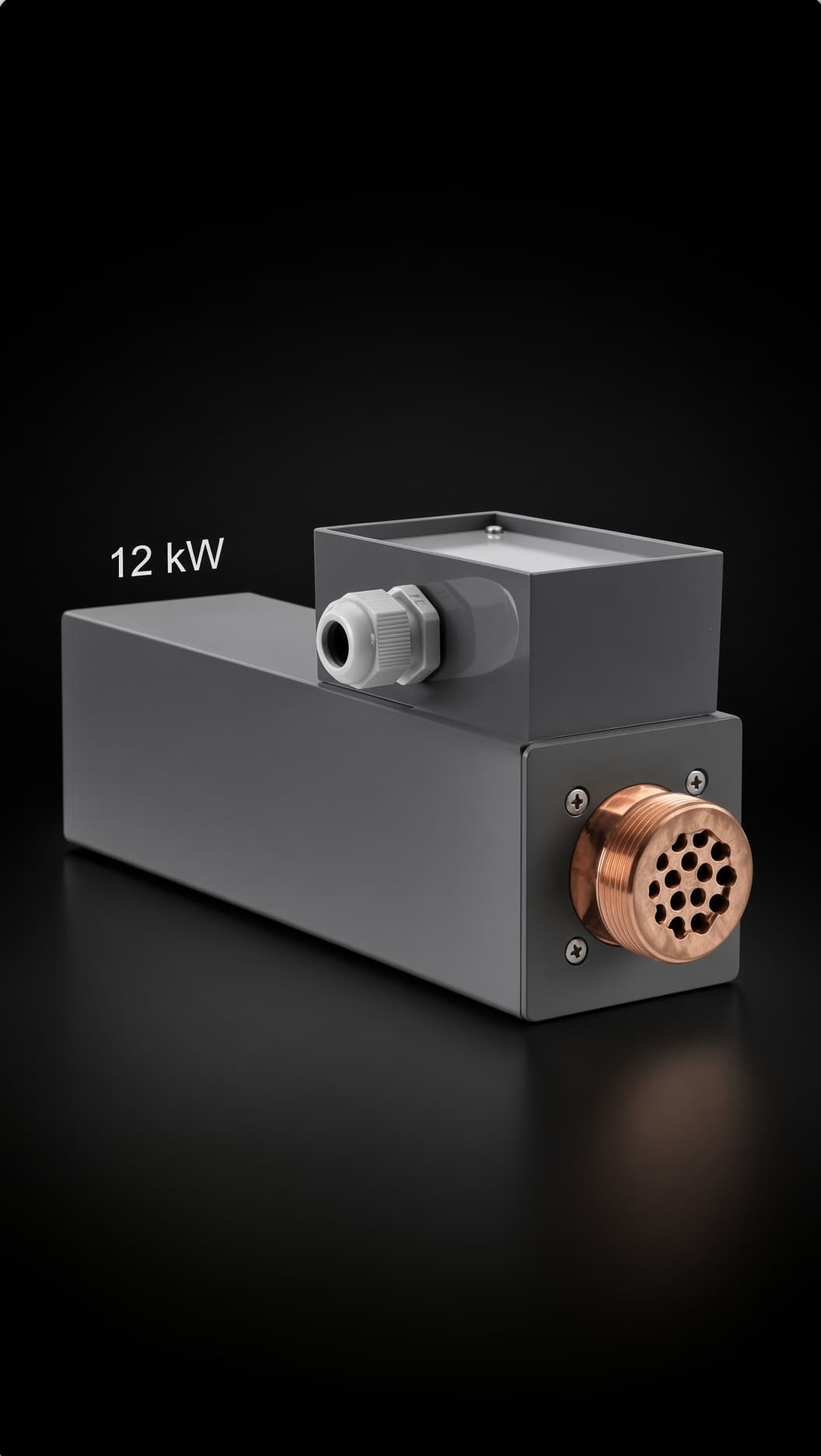

NanoHeat NV-12

Flaggskeppet för kommersiell och industriell drift, 150-180 m².

Effekt
12 kW
Rekommenderad uppvärmd yta
150–180 m²
Fas
3

Ingen onlinebetalning. Vi tar fram pris och en skräddarsydd offert tillsammans med dig.

Samma effekt med Smart

Översikt

NanoHeat NV-12 är flaggskeppet för kommersiella och industriella anläggningar samt större fastigheter på cirka 150-180 m². 12 kW trefas (400 V, 3 x 18 A) ger kapacitet för storskalig varmvattenproduktion och processvärme. Vikt 10,2 kg och mått 80 x 80 x 271 mm.

Egenskaper

  • Rekommenderas för 150-180 m²
  • Trefas 400 V, 3 x 18 A
  • Vikt 10,2 kg, mått 80 x 80 x 271 mm
  • Tunnfilmsteknik utan rörliga delar eller förbränning
  • Två oberoende temperaturkretsar samtidigt

Specifikationer

Modell
AT-12KW
Effekt
12 kW
Rekommenderad uppvärmd yta
150–180 m²
Mått
80×80×271 mm
Vikt
10.2 kg
Vattenvolym i enheten
0.12 l
Spänning
400
Fas
3
Min strömbehov
3×18 A
Säkring, 2-polig minst
3×20 A
Matarkabel, area
5×4 mm²
Röranslutning fram/retur (R)
6/4"
Max drifttryck
600 kPa / 6 bar
Provtryck
1.0 MPa
Min flöde (massflöde)
800 L/h
Temperaturområde
10–85 °C
Flödessensorinstallation
Rekommenderas
Max. avstånd för styrenhet från värmemodul
80 cm
Kabellängd till modulen
1.2 m
delta T (ΔT)
15–20 °C
Garanti
20 år
Varmvatten
Genomströmning

Behöver du pekskärm eller fjärrstyrning?

Smart har samma värmemodul och samma garanti på modulen. Skillnaden är styrningen, och Classic går inte att bygga om till Smart i efterhand.

NanoHeat NV-12 Smart

Effektivitet

Inget COP – och varför det inte är en nackdel

NanoVarme är en elektrisk genomströmningsvärmare, inte en värmepump. Det innebär inget COP-värde – men 99,6 % termisk verkningsgrad och betydligt högre värmetäthet per cm² än konventionella element.

Termisk verkningsgrad vid 12 kW
99,6 %
Högre värmetäthet
30×
Ersätter ofta 20–24 kW gaskedja
8 kW

Dimensionering utifrån årlig gasförbrukning

  • 1 000–1 500 m³/år → NV-4 (4 kW)
  • Upp till ~2 800 m³/år → NV-8 (8 kW) i 70–80 % av bostäder
  • 3 000–4 500 m³/år → NV-12 (12 kW)

Där 12 kW värmepump normalt rekommenderas levererar en 8 kW NanoVarme-modul ofta samma resultat – med betydligt lägre installerad effekt.

Fullständig förklaring i FAQ

Tekniska data

Tekniskt datablad

Mått, elkrav och driftparametrar för alla AT-värmemoduler. Din valda modell är markerad i jämförelsetabellen.

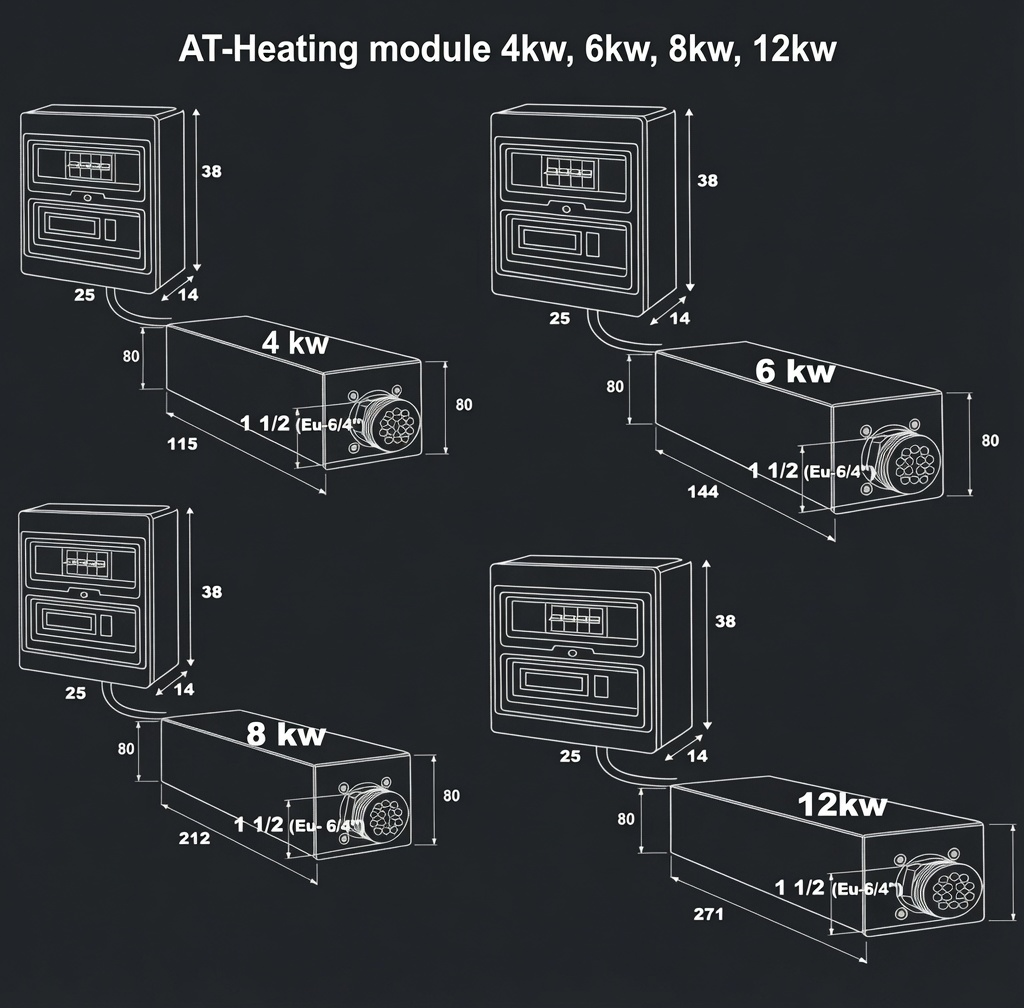

AT-värmemodul 4–12 kW

Tekniskt datablad med mått för AT-värmemodulerna 4 kW, 6 kW, 8 kW och 12 kW

Jämför alla moduler

ParameterAT-4KWAT-6KWAT-8KWAT-12KW
Modell nrAT-4KWAT-6KWAT-8KWAT-12KW
Effekt (kW)46812
Spänning230/400400400400
Minsta strömbehov1×18 A, 3×6 A3×9 A3×13 A3×18 A
Säkring (brytare)3×10 A, 1×25 A3×13 A *3×16 A *3×20 A *
Rek. uppvärmningsyta50–70 m²70–100 m²110–130 m²150–180 m² ***
Fas1–3333
Minsta flödeshastighet800 L/h800 L/h800 L/h800 L/h
Max. drifttryck600 kPa / 6 bar600 kPa / 6 bar600 kPa / 6 bar600 kPa / 6 bar
Tryckprovning1.0 MPa1.0 MPa1.0 MPa1.0 MPa
Temp.-inställningsområde10–85 °C10–85 °C10–85 °C10–85 °C
Vattenvolym i enheten0.04 l0.06 l0.08 l0.12 l
Fram-/returvattenanslutning6/4"6/4"6/4"6/4"
Strömkabelns tvärsnitt5×1.5 mm²5×2.5 mm²5×2.5 mm²5×4 mm²
FlödessensorinstallationRekommenderadRekommenderadRekommenderadRekommenderad
Enhetens vikt3.7 kg5.8 kg7.6 kg10.2 kg
Mått80×80×117 mm80×80×144 mm80×80×212 mm80×80×271 mm
Max. avstånd för styrenhet från värmemodul80 cm80 cm80 cm80 cm
Strömkabelns längd från värmemodulen1.2 m **1.2 m **1.2 m **1.2 m **
delta T (ΔT)5–7 °C ****7–10 °C ****10–15 °C ****15–20 °C ****

* Säkringens (brytarens) nominella värde beror på installationen.

** Längden på den standardförpackade kabeln.

*** Den rekommenderade uppvärmningsytan kan variera beroende på isolering och byggnadens utformning.

**** Utloppsvattnets temperatur beror på massflödet.

VIKTIGT – Kontrollera att ditt hem uppfyller de elektriska kraven. Se tekniska data och minimikrav.
