20 års garanti för husägare: skorstensfri uppvärmning med AT‑Modulen

Uppvärmning utan skorsten betyder här elektriska tunnfilmsvärmemoduler för vattenburen värme, en kompakt lösning utan rökkanal eller tillstånd. Modulen ersätter eller kompletterar pannan och driver golvvärme, tappvarmvatten och viss processvärme. Tekniken passar bäst i mindre och medelstora bostäder samt avgränsade kommersiella och industriella applikationer där platsbrist eller skorstensförbud gör traditionell panna svår att installera.

---

Kort sagt:

• Tunnfilmsvärmemoduler passar bäst i mindre till medelstora bostäder där skorstensförbud gör traditionell panna opraktisk, och kan ersätta eller komplettera befintlig vattenburen värme.
• Modulerna är effektiva vid låga framledningstemperaturer runt 35–40 grader, vilket gör dem idealiska för energisnål golvvärme och har låg underhållskostnad tack vare minimalt slitage.
• De finns i tre effektklasser (4, 8–10 och 12 kW) och bör kompletteras med buffert- eller ackumulatortank om effektbehovet är nära modulens max för att undvika belastningsproblem.
• Installationen kräver noggrann koppling till elnätet, rördragning och provtryckning, men kan kopplas in som en enkel drop-in-ersättning i befintliga vattenburna system.
• Långsiktig kostnadseffektivitet gynnas av modulens 20-års bytesgaranti och möjlighet att integrera solpaneler för att minska driftskostnaderna ytterligare.

---

Innehållsförteckning

• Hur fungerar tunnfilmsvärmemoduler i ett vattenburet system?
• Fördelar och begränsningar med skorstensfri uppvärmning
• Var passar tekniken bäst och hur dimensionerar du modulen?
• Vad krävs för att installera en skorstensfri värmemodul?
• Kostnad och livscykelperspektiv för skorstensfri uppvärmning
• Hur kopplas modulen till solpaneler och styrsystem?
• Vilket underhåll och vilken garanti kan du förvänta dig?
• Författarens perspektiv: när vi rekommenderar AT-Modulen
• NanoVarme: AT-Modulen som skorstensfri värmelösning
• Källor

Hur fungerar tunnfilmsvärmemoduler i ett vattenburet system?

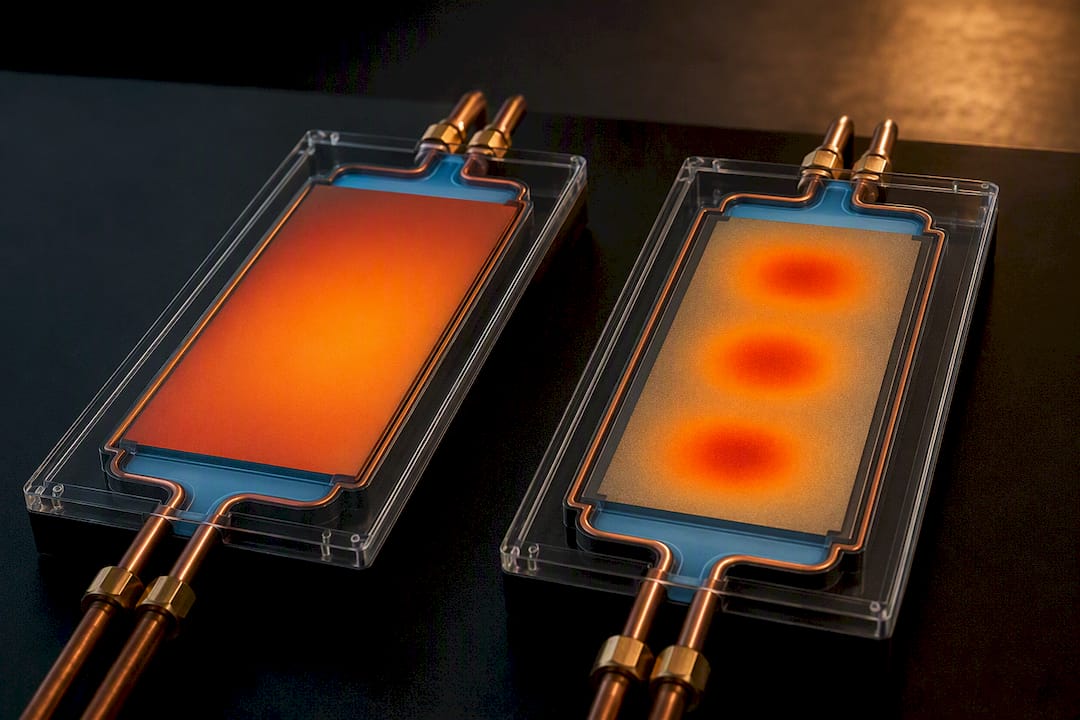

Tunnfilm och tjockfilm tillverkas med helt olika metoder. Tunnfilm läggs som ett extremt tunt motståndsskikt, vilket ger mycket enhetlig värmefördelning utan lokala överhettningszoner. Tjockfilm klarar högre effekttäthet men riskerar ojämnare temperaturprofil, något som spelar roll i ett slutet vattenburet system där ojämn upphettning ökar risken för avlagringar i värmeväxlaren.

En modul som NanoVarmes AT-Modul bygger på tre huvuddelar: värmeelementet i tunnfilm, styrenheten och vattenanslutningen mot husets rörsystem. Två separata temperaturkretsar gör att modulen samtidigt kan leverera lägre framledningstemperatur till golvvärmen och högre temperatur till tappvarmvattnet, utan att kretsarna blandas.

Kopplingen till befintligt system sker på samma sätt som mot en konventionell elpanna:

• Modulen ansluts till fördelaren som styr flödet ut till varje golvvärmeslinga.
• Cirkulationspumpen driver vattnet genom slingorna och tillbaka till modulen.
• Styrenheten reglerar effekten löpande utifrån börvärde per krets, inte bara på/av.

Det gör modulen till en drop in-ersättning i de flesta hus som redan har vattenburen golvvärme installerad.

Fördelar och begränsningar med skorstensfri uppvärmning

Golvvärme fungerar som mest effektivt vid låga framledningstemperaturer, ofta runt 35–40 grader, och rätt dimensionerat golvvärmesystem kan ge tydlig energibesparing jämfört med högtempererade radiatorsystem. En tunnfilmsmodul är gjord för att jobba i just det intervallet, vilket gör kombinationen naturlig snarare än en kompromiss.

Fördelarna i praktiken:

• Jämn värmeavgivning utan kallras eller temperatursvängningar.
• Inga rörliga delar innebär minimalt slitage och sällan förekommande reparationer.
• Kompakt format frigör utrymme i pannrummet jämfört med en traditionell elpanna.

Proffstips: Kontrollera alltid golvets isolering mot grund eller källare innan installation. Dålig isolering äter upp en stor del av den energibesparing golvvärmen annars ger.

Begränsningen är driftkostnaden. Eldriven vattenburen värme har verkningsgrad nära 1, medan en värmepump kan nå SCOP runt 4, vilket gör ren eldrift dyrare per kilowattimme värme i stora hus med hög värmeförlust.

Var passar tekniken bäst och hur dimensionerar du modulen?

Moduler i det här segmentet levereras i huvudsak i tre effektklasser, vardera med tydligt användningsområde:

1. 4 kW, exempelvis NanoHeat NV-4, passar mindre lägenheter, fritidshus eller som tillskott till en befintlig värmekälla.
2. 8–10 kW, som AT-Modulen, täcker de flesta enfamiljshus med golvvärme och normal tappvarmvattenanvändning.
3. 12 kW, exempelvis NanoHeat NV-12, används i större villor, mindre flerbostadshus eller kommersiella lokaler med hög samtidig belastning.

En grov tumregel för effektbehov är cirka några tiotals watt per kvadratmeter golvyta, men detta varierar mycket beroende på isolering och husets ålder. Ligger effektbehovet nära modulens övre gräns bör du komplettera med en buffert- eller ackumulatortank, som jämnar ut belastningen och skyddar mot korta men höga toppar i varmvattenuttag. De två separata temperaturkretsarna gör det möjligt att köra golvvärme och tappvarmvatten parallellt utan att den ena kretsen dränerar effekt från den andra vid samtidig hög belastning.

Vad krävs för att installera en skorstensfri värmemodul?

Installationen liknar till stor del arbetet med en elpanna, men med några extra kontrollpunkter kopplat till modulens elanslutning och de två kretsarna.

1. Elanslutning: stäm av kW-behovet mot husets huvudsäkring tillsammans med behörig elektriker innan modulen beställs.
2. Mekanisk koppling: anslut modulen till fördelaren och kontrollera att flödesriktningen mot golvvärmeslingorna stämmer med styrenhetens märkning.
3. Rördragning och isolering: lägg rören enligt fördelarens schema och isolera noggrant under golvet för att minska värmeförluster mot grund eller källarutrymme.
4. Provtryckning: trycktesta hela slingsystemet innan golvet gjuts eller täcks, och dokumentera resultatet.
5. Kontroll och dokumentation: verifiera termostater per rum eller zon, och samla installationsprotokoll för garantiärenden.

Proffstips: Fota fördelarskåpet och alla anslutningar innan väggar eller golv stängs. Det sparar timmar om ett garantiärende uppstår några år senare.

Kostnad och livscykelperspektiv för skorstensfri uppvärmning

Investeringskostnaden för en tunnfilmsmodul ligger ofta i linje med en elpanna av motsvarande effekt, men installationen blir enklare eftersom ingen skorsten eller separat rökkanal krävs. Jämfört med en värmepump är startkostnaden vanligen lägre, medan en värmepump kompenserar över tid genom sin högre verkningsgrad.

Driftkostnaden är den faktor som skiljer alternativen mest åt. Elpanna och vattenburen el har hög verkningsgrad vid själva omvandlingen men ger ofta högre löpande kostnad än en värmepump, eftersom pumpen hämtar en del av energin ur uteluft, mark eller berg i stället för att omvandla varje kilowattimme el direkt till värme.

Vad TCO faktiskt rymmer:

• Installationskostnad, inklusive elarbete och eventuell bufferttank.
• Löpande elkostnad över modulens livslängd.
• Service och eventuella reservdelar, vilket för en tunnfilmsmodul ofta är nära noll tack vare avsaknaden av rörliga delar.

En 20-års bytesgaranti och 25 års förväntad livslängd förskjuter kapitalstacken markant jämfört med produkter som saknar motsvarande skydd, eftersom risken för dyra utbyten mitt i livscykeln försvinner.

Hur kopplas modulen till solpaneler och styrsystem?

En tunnfilmsmodul med finkornig styrning kan prioritera egenproducerad solel före nätel, vilket sänker den löpande kostnaden särskilt under vår och sommar när solproduktionen är hög men golvvärmebehovet lägre.

Praktiska styrstrategier värda att sätta upp redan vid installation:

• Låt styrsystemet ge solöverskott företräde framför nätel för tappvarmvattnet.
• Använd precisa temperatursensorer per zon för att undvika onödig överuppvärmning.
• Schemalägg uppvärmning till timmar med lägre elpris där nätbolaget erbjuder tidsdifferentierad taxa.
• Balansera lasten mot andra elkrävande funktioner i hushållet, till exempel laddning av elbil.

Mobilstyrning gör det möjligt att justera börvärden på distans, vilket är särskilt användbart i fritidshus eller uthyrningsfastigheter där ingen är på plats dagligen.

Vilket underhåll och vilken garanti kan du förvänta dig?

Utan rörliga delar minskar slitaget kraftigt jämfört med pannor med pumpar, ventiler och brännare som kräver regelbunden service. En årlig kontroll av anslutningar, termostater och vattentryck räcker i normalfallet.

• Kontrollera fördelarskåpet och synliga anslutningar en gång per år.
• Verifiera att båda temperaturkretsarna håller börvärdena efter större säsongsväxlingar.
• Begär att offert eller kontrakt specificerar reservdelstillgång och eventuellt serviceavtal.

En 20-års bytesgaranti tillsammans med 25 års förväntad livslängd ger en tydlig ram för vad beställaren kan räkna med över hela ägandeperioden. Se till att avtalet anger vem som står för frakt och arbete vid ett eventuellt garantibyte, inte bara själva modulen.

Författarens perspektiv: när vi rekommenderar AT-Modulen

Vi rekommenderar AT-Modulen när huset redan har eller planerar golvvärme och när platsbrist eller skorstensförbud gör en traditionell panna opraktisk. Referensprojekt inom både bostäder och mindre livsmedelsproduktion bekräftar att tunnfilmens jämna värmeavgivning håller över tid utan servicebesök. I hus med mycket hög värmeförlust bör en värmepump ändå övervägas som komplement snarare än ersättning. Nästa steg är en dimensioneringsgenomgång, där effektbehov, buffertbehov och elanslutning stäms av innan offert lämnas.

— Tihamer

NanoVarme: AT-Modulen som skorstensfri värmelösning

NanoVarme är alternativet till en traditionell elpanna eller skorstensberoende system för dig som vill ha vattenburen värme utan tillståndsprocess och utan rökkanal. AT-Modulen är kompakt, tyst och saknar rörliga delar, med två separata temperaturkretsar som styr golvvärme och tappvarmvatten oberoende av varandra, och den går att koppla mot solpaneler för lägre driftkostnad över tid.

Med 20 års bytesgaranti och 25 års förväntad livslängd slipper du kalkylera in ett panelbyte mitt i husets livscykel, vilket gör totalkostnaden mer förutsägbar än för många konkurrerande lösningar. Läs mer om dimensionering och bufferttank eller om totalkostnaden över 25 år jämfört med värmepump för ditt hus. Är du fastighetsägare, byggföretag eller installatör redo att gå vidare? Begär en offert och dimensioneringsgenomgång direkt via NanoVarme Sverige AB, eller ansök om att bli certifierad installatörspartner för fabrikspriser och leads.
